| Место происхождения: | Цзянсу, Китай |
|---|---|
| Фирменное наименование: | Yushun |
| Сертификация: | ISO 9001 |
| Номер модели: | Подгонянный |
| Количество мин заказа: | 1 набор |
| Цена: | Negotiated |
| Упаковывая детали: | нормальный пакет нагой или упаковать его согласно запросу клиентов |
| Время доставки: | 30 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | Обсуженный |
| имя: | Гидравлический двигатель высокой жесткости 350\450\550\650 Мельница с коротким путем напряжения | Тип: | Бесклеевой прокатный стан |
|---|---|---|---|
| Условие: | Новый | Гарантия: | 1 год |
| Использование: | Стальная конструкция | Сила: | Переменная |
| Напряжение тока: | В зависимости от производства | Готовый продукт: | Катанка, арматура, бар, сечение бар |
| Высокий свет: | гидравлический прокатный стан с коротким путем напряжения,прокатный стан с коротким путем напряжения 350 мм,стан с короткой линией напряжения высокой жесткости |
||

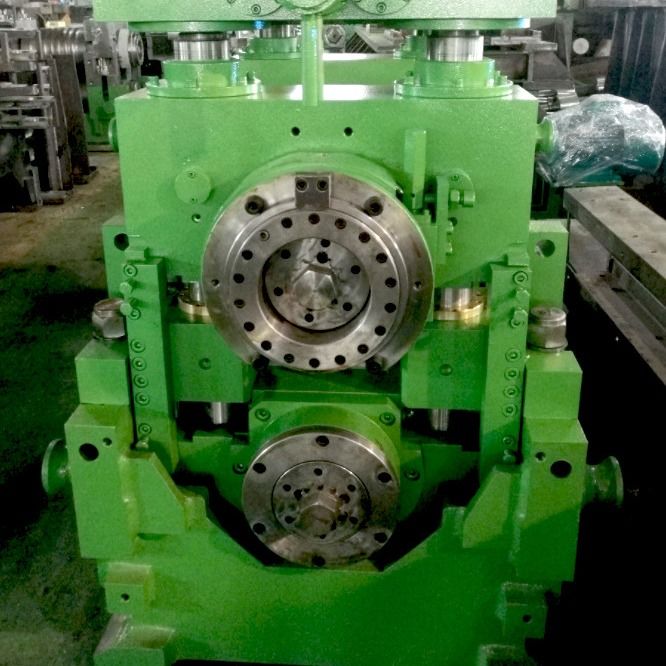

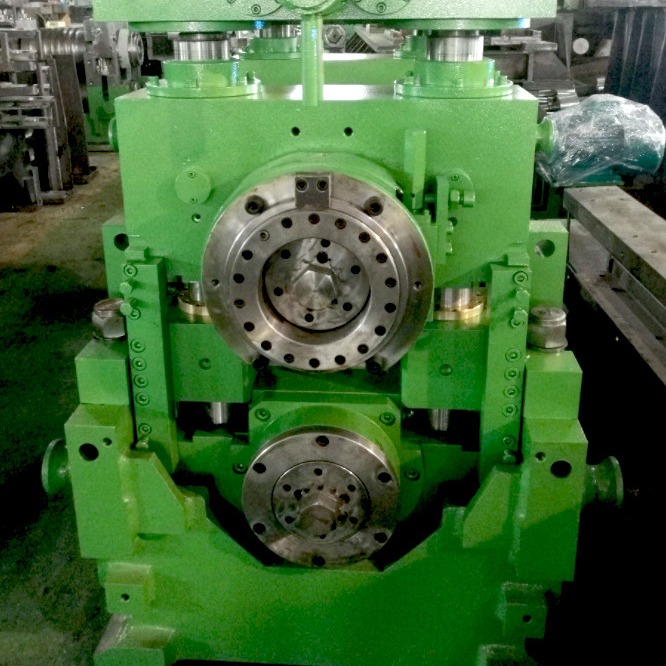

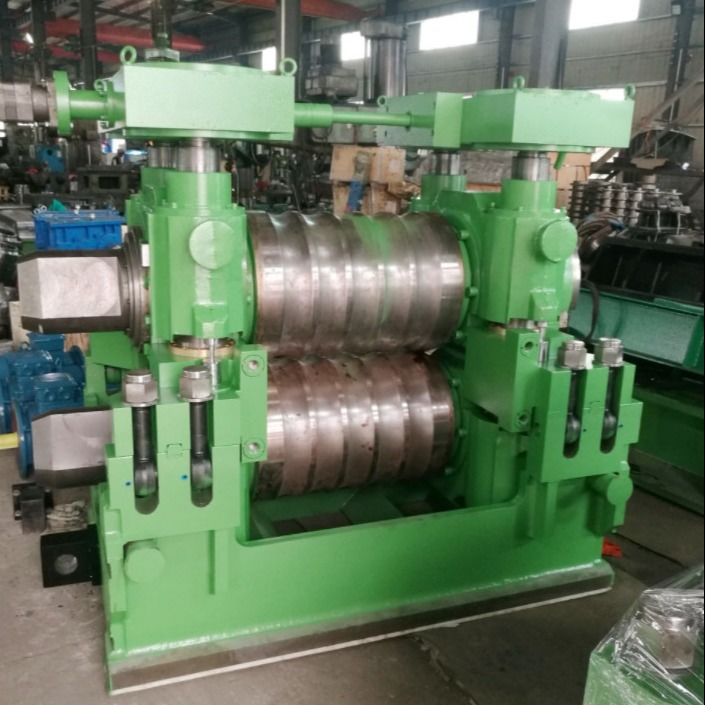

Гидравлический двигатель высокой жесткости 350450550650 Мельница с коротким путем напряжения
Стержневой и проволочный стан ядро стойкив основном состоит из устройства регулировки зазора между валками, системы валков, узла тяги, прокатной клети, направляющей балки и так далее.Для предотвращения осевого перемещения валка верхние и нижние валки снабжены устройствами, предотвращающими осевое перемещение валка.
1. Устройство регулировки зазора валков: оно состоит из гидравлического двигателя, трансмиссионного вала, пары червячных и конических зубчатых колес на стороне трансмиссии и рабочей стороне.
2. Роликовая система: состоит из ролика, четырех рядов коротких цилиндрических подшипников, упорных подшипников и устройств осевой регулировки.
3. Вытащить сборка штока: за гнездо подшипника, тянуть стержень, среднее опорное сиденье и т. д.
4. Мплохой стенд: сварка деталей, компактная конструкция, высокая жесткость и прочность.
5. Направляющая балка: a.фиксированная направляющая;b. Радиальная и осевая функция регулировки;c.Распылительные трубы для верхних и нижних роликов направляющей балки
Общая модель:
| Параметр модели | 650 | 550 | 450 | 350 | |
| Начальная степень | Макс.(загрузка) | 740 | 630 | 490 | 390 |
| Мин.(загрузка) | 620 | 520 | 410 | 330 | |
| Роликовая шея | 300 | 280 | 230 | 200 | |
| Длина ствола (мм) | 760 | 760 | 700 | 650 | |
| Максимум.Роллинг Сила | 3100 | 2800 | 2300 | 1500 | |
| Скользящая стойка (мм) | 785 | ±350 | ±325 | ±300 | |
| Осевая регулировка (мм) | ±4 | ±4 | ±3 | ±3 | |
Особенность:
| Нет. | Имя | Особенность |
| 1. | Завинчивающаяся шестерня | Оснащен устройством искусственной регулировки с большим передаточным отношением, так что регулировка становится более трудоемкой и легкой. |
| 2. | Стенд прокатного стана | Усовершенствованная рама и новое направляющее устройство рамы используются вместе, чтобы сделать мельницу более стабильной и жесткой. |
| 3. | Рулонная система |
С устройством осевой регулировки; С устройством осевого позиционирования, без осевого перемещения; |
| 4. | Сборка тяги |
Двойная конструкция основной гайки и вторичной гайки используется для устранения зазора резьбы между тяговым стержнем и основной гайкой за счет уравновешивающей силы, создаваемой балансиром (пружиной-бабочкой или демпфирующим корпусом), чтобы повысить точность прокатки. Благодаря сферической конструкции подушки роликовая коробка может быть адаптирована к процессу прокатки прокатного стана, так что распределение нагрузки на подшипник становится более равномерным, а срок службы подшипника может быть значительно увеличен. |
| 5. | Новое устройство направляющей рамы |
Новое направляющее устройство рамного типа имеет функцию зажима вверх и вниз, благодаря чему направляющая фиксируется более прочно; Жесткое соединение станины с станиной делает корпус мельницы более надежным и устойчивым к ударной силе; Благодаря использованию направляющей рамы уменьшается точка ограничения рамы, что делает сборку и разборку рулона более удобной. |
| 6. | Бросить изменение | Он может осуществлять быструю смену валков и значительно повысить скорость работы прокатного стана. |
| Модель мельницы | Спецификация рулона | Круглая шея | Максимум.Роллинг Сила |
| Ø900 | Ø1100/Ø750*1200мм | Ø390 | 7000КН |
| Ø850 | Ø860/Ø730*1100мм | Ø360 | 6000КН |
| Ø750 | Ø770/Ø650*1000мм | Ø320 | 5000КН |
| Ø650 | Ø700/Ø610*850мм | Ø300 | 4000КН |
| Ø550 | Ø610/Ø520*760мм | Ø280 | 3000КН |
| Ø450 | Ø490/Ø420*700мм | Ø240 | 2000КН |
| Ø350 | Ø380/Ø330*650мм | Ø200 | 1000кН |
| Ø280 | Ø320/Ø260*550мм | Ø180 | 600КН |
Преимущество:
| 1. | Высокая жесткость стана обеспечивает высокую точность продукта, и легко реализовать прокатку с отрицательным отклонением. |
| 2. | Может реализовать симметричную регулировку.Это имеет большое значение для стабильной работы, повышения скорости работы, экономии времени на техническое обслуживание и замену направляющей балки, снижения числа несчастных случаев при эксплуатации, предотвращения технологических аварий, таких как колено, удар и наматывание ролика, а также увеличения срока службы направляющей. |
| 3. | Поскольку прокатный стан изменяет путь передачи силы, сосредоточенная нагрузка прижимного винта изменяется на рассеянную нагрузку с обеих сторон гнезда подшипника, так что подшипник и гнездо подшипника испытывают большее напряжение, а срок службы подшипника больше. чем в 1,5 раза выше, чем у обычного прокатного стана, чтобы снизить себестоимость продукта. |
| 4. | Система валков этого типа прокатного стана должна быть предварительно установлена и отрегулирована перед заменой валков, а новая система валков может быть заменена примерно через 10 минут после остановки.И новый ролик регулируется после прокатки одной или двух сталей, чтобы гарантировать, что продукт соответствует требованиям.Таким образом, этот прокатный стан имеет хорошие характеристики предварительной настройки, быструю смену валков и высокую производительность. |
Спецификация
| Модель | 250-650 |
| Материал шестерни | 20CrMnTi |
| Материал корпуса | Литая сталь высокого качества |
| Производительность производственной линии | 3-20тонн/час |
Единицы продажи: один предмет
Размер одной упаковки: 150*100*170 см
Общий вес брутто: 100 000 кг
Тип упаковки: Безопасный мореходный пакет
Время выполнения:
| Количество (тонны) | 1-100 | >100 |
| Стандартное восточное время.Время (дни) | 60 | Для переговоров |
